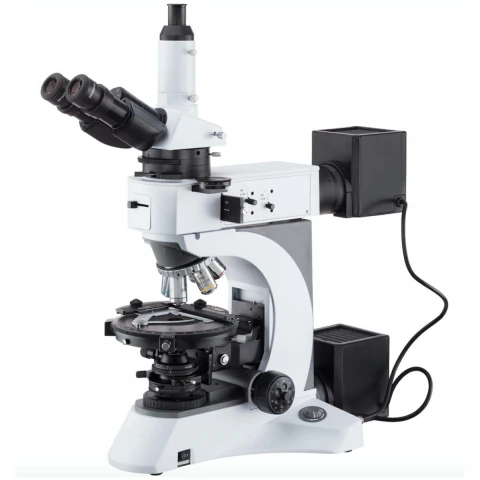

O Kit Microscópio de Polarização e Petrografia Trinocular Icoe CB800PRT-IC é um sistema óptico profissional completo e de alta sensibilidade, desenvolvido especificamente para a caracterização qualitativa e quantitativa de materiais birrefringentes translúcidos, opacos e sólidos em geral. Este conjunto atende com máxima precisão às demandas de laboratórios de geologia (identificação de minerais e rochas em lâminas delgadas ou seções polidas), petróleo (análise de núcleos e fluidos), química (estudo de polímeros e cristais líquidos) e engenharia de materiais que necessitam alternar agilmente entre análises ortoscópicas e conoscópicas. Equipado com objetivas especiais livres de tensão (Strain Free), o equipamento assegura resultados puros com excelente definição de contraste.
Além do fornecimento governamental ou privado regular, este
Kit Microscópio de Polarização e Petrografia Trinocular Icoe CB800PRT-IC com Iluminação Transmitida e Refletida, Lente de Bertrand e Lâmpada Halogênia 100W pode ser adquirido via
faturamento direto internacional (Tax Free) para universidades, institutos de pesquisa tecnológica ou centros de análises minerais.
Iluminação Dupla Transmitida e Refletida
O grande diferencial do modelo CB800PRT-IC é o seu arranjo versátil que combina iluminação transmitida (campo claro) e refletida (campo escuro) de alta potência, gerada por duas lâmpadas halogênias independentes de 24V/100W com brilho regulável. No modo diascópico (transmitido), o feixe atravessa amostras transparentes e lâminas delgadas, evidenciando estruturas internas. No modo episcópico (refletido), o feixe luminoso incide diretamente sobre a superfície superior da amostra, sendo ideal para destacar relevos, fraturas e propriedades de refletividade em materiais opacos como metais e minérios.
Transição Ortoscópica e Conoscópica Avançada
O kit acompanha o avançado Dispositivo de Observação (Modelo 800P030), composto por uma lente de Bertrand totalmente ajustável em posição e um analisador integrado. Esse conjunto permite passar de forma instantânea da triagem ortoscópica (polarização única ou ortogonal) para a conoscópica avançada, viabilizando o estudo minucioso de figuras de interferência óptica. O sistema óptico possui um polarizador transmitido com rotação de 360° e ajuste fino de 0,1° através de escala Vernier, complementado por um polarizador refletido fixo e o conjunto essencial de compensadores: Placa de primeira ordem (First Red Plate), Placa de quarta de onda (Quarter-Wave Plate) e Cunha de Quartzo (Quartz Wedge).
Óptica Infinita Especial Strain Free
Para evitar falsas leituras causadas por estresses mecânicos ou térmicos na fabricação dos componentes refrativos, o microscópio é equipado com 7 objetivas planacromáticas de óptica infinita corrigida (IOS) totalmente livres de tensão (Strain Free). O conjunto cobre magnificações de 5x até 100x (incluindo objetivas específicas para luz transmitida e uma objetiva de 100x de imersão a óleo com N.A. 1,25). O sistema de iluminação homogênea é baseado nos preceitos físicos de Koehler, entregando um campo luminoso perfeitamente equilibrado e livre de sombras.
Diferenciais Estratégicos
- Estativa Robusta e Ergonomia Ampliada: Com altura total de 628 mm, a estrutura robusta de baixo centro de gravidade garante estabilidade absoluta contra vibrações de bancada durante fotomicrografias de alta resolução.
- Platina Circular com Charriot: Mesa rotativa de 170 mm com marcação preta de alta visibilidade, giro de 360° indexado com paradas angulares mecânicas ("clicks") a cada 45° e charriot mecânico removível com curso de 30x40 mm.
- Oculares Especiais com Retículos: O microscópio oferece, além do par EW 10x (22 mm Ø) com correção dióptrica bilateral, três oculares exclusivas com retículos de medição e enquadramento: crosshair (cruz graduada), cross (cruz simples) e gridding (grade quadrada).
- Gerenciamento Lumínico por Filtros ND: Equipado com filtros de densidade neutra de grau profissional (ND6 e ND25) e filtro azul de 45 mm, permitindo atenuar a forte intensidade das lâmpadas halogênias de 100W sem distorcer o espectro de cores nativo da amostra.
- Saída Trinocular e Conectividade: Cabeçote Siedentopf com inclinação ergonômica de 30°, tratamento antifungo nas lentes e porta vertical com adaptador óptico C-Mount de 1x (800P046) incluso para câmeras científicas.
Especificações Técnicas
| Componente / Parâmetro |
Descrição Detalhada do Sistema |
| Magnificação Óptica Nominal |
Configuração nativa de até 1000x através do conjunto refrativo incluso |
| Cabeçote Optomecânico |
Trinocular Siedentopf, inclinado a 30°, giro de 360°, com ajuste de distância interpupilar (48-75 mm) |
| Objetivas Inclusas (IOS) |
7 Planacromáticas Livres de Tensão: 5x (N.A. 0.12), 10x (N.A. 0.25), 20x (N.A. 0.40), 40x (N.A. 0.65), 50x (N.A. 0.75), 100x (N.A. 0.80) e 100x Imersão (N.A. 1.25) |
| Módulo de Iluminação Duplo |
Luz transmitida (campo claro) e refletida (campo escuro) por 2 lâmpadas halogênias independentes de 24V/100W |
| Focalização Coaxial Bilateral |
Ajuste macrométrico (37,7 mm/volta) e micrométrico de alta resolução (0,1 mm/volta) sob guias de esferas |
| Alimentação Elétrica |
Seleção bivolt manual (110V / 220V) - 50/60 Hz \| Consumo elétrico máximo de 100W |
| Dimensões da Embalagem / Peso |
465 x 400 x 960 mm \| Peso Bruto Correlacionado: 16 kg |
Dossiê Científico e Autoridade Técnico-Geológica
A microscopia de polarização avançada é um pilar indispensável para a caracterização qualitativa e quantitativa de materiais birrefringentes em geologia, química e engenharia de materiais. O alinhamento óptico preciso entre filtros polarizadores, compensadores e o uso da lente de Bertrand permite discriminar com segurança ângulos de extinção e figuras de interferência conoscópicas em cristais e rochas delgadas. Aprofunde os fundamentos físicos da luz polarizada em nossos artigos técnicos especializados:
Perguntas Frequentes
Qual a vantagem prática de possuir iluminação transmitida e refletida no mesmo equipamento?
A iluminação transmitida é essencial para analisar a mineralogia interna de cristais transparentes e rochas cortadas em lâminas delgadas. Já a iluminação refletida (episcópica) permite o estudo detalhado da morfologia de superfície, opacidades, planos de clivagem e fases metalúrgicas em amostras opacas densas, tornando este modelo uma solução híbrida e completa para geologia e ciência dos materiais.
Por que o controle através de filtros de densidade neutra (ND6 e ND25) é crítico em lâmpadas de 100W?
As lâmpadas halogênias de 100W entregam um fluxo luminoso extremamente potente. Se o usuário apenas reduzir a voltagem para diminuir a luz, a temperatura de cor cai, deixando o campo amarelado. Os filtros ND reduzem a quantidade de fótons de forma linear e uniforme, protegendo os olhos do operador e mantendo o balanço de brancos perfeito para captura digital.
Como funciona a escala Vernier do polarizador transmitido?
A escala Vernier permite realizar leituras de rotação angular com uma precisão extrema de até 0,1°. Essa calibração fina é indispensável para quantificar com exatidão o ângulo de extinção de minerais birrefringentes e classificar as propriedades cristalográficas axiais de forma padronizada.
Referência de Catálogo: CB0420 | Marca: Icoe | Modelo: CB800PRT-IC | Procedência: China
