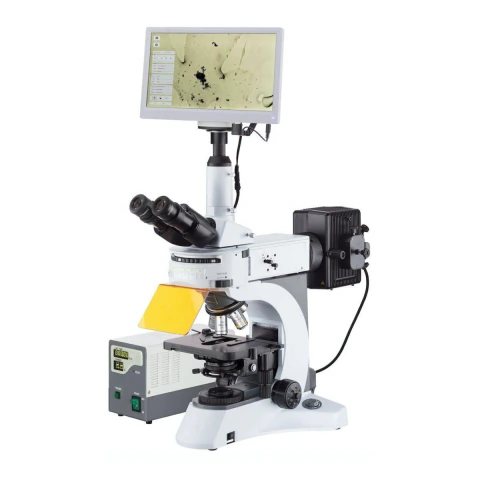

O Microscópio de Epi-Fluorescência Trinocular Icoe CB800FL-MC é uma estação avançada de imagem digital projetada para atender aos mais exigentes protocolos de imunofluorescência, hibridização molecular e diagnóstico clínico de alta complexidade. Integrando um sistema óptico infinito de alta definição a uma robusta estativa ergonômica com baixo centro de gravidade, o instrumento unifica uma potente iluminação por lâmpada de mercúrio de 100W HBO a uma torre seletora com 4 cubos de filtros de excitação (Azul, Verde, Violeta e Ultravioleta). O grande diferencial do modelo é o seu monitor colorido embutido tipo tablet de 11" com câmera CMOS integrada de alta resolução, que permite a documentação digital simultânea e a visualização compartilhada em tempo real por múltiplos profissionais, mitigando a fadiga ocular e otimizando a produtividade laboratorial.
Projetado para garantir reprodutibilidade técnica absoluta em rotinas de pesquisa e diagnóstico hospitalar, o
Microscópio de Epi-Fluorescência Trinocular Icoe CB800FL-MC com Monitor de 11", Câmera CMOS e 4 Filtros de Excitação pode ser adquirido diretamente por instituições e centros de pesquisa através de
faturamento direto internacional (Tax Free), maximizando a eficiência de investimentos de capital.
Unidade de Epi-Fluorescência HBO 100W com Torre de 4 Filtros
O sistema de iluminação incidente por Epi-Fluorescência utiliza uma lâmpada esférica de descarga de vapor de mercúrio de alta pressão de 100 Watts (HBO), instalada em uma caixa de alojamento selada com botões externos para centralização fina horizontal, vertical e foco do espelho refletor côncavo. A torre de filtros abriga 4 blocos cúbicos calibrados para máxima eficiência de excitação e emissão: o bloco Azul ("B" - BP460-490, DM500, BA520), o bloco Verde ("G" - BP510-550, DM570, BA590), o bloco Ultravioleta ("UV" - BP330-385, DM400, BA420) e o bloco Violeta ("V" - BP400-410, DM455, BA455). O sistema inclui uma blindagem física protetora contra radiação UV para segurança integral do operador.
Estação Digital Integrada com Monitor LCD de 11 polegadas
O CB800FL-MC revoluciona o fluxo de trabalho microscópico ao incorporar um monitor LCD de 11" do tipo tablet diretamente acoplado ao canal óptico intermediário por meio de um adaptador C-Mount de 1x. Equipado com uma câmera com sensor digital CMOS de 1/2.5" de alta sensibilidade e resolução Full HD (2048 x 1536 a 15 FPS), o sistema possui saídas de interface simultâneas USB 2.0, HDMI e Wi-Fi, além de leitor para cartão de memória 8G-TF. O controle de captura e análise de imagem é feito diretamente na tela por meio de um mouse óptico externo conectado, eliminando a obrigatoriedade de um computador dedicado na bancada.
Óptica Infinita Plana e Iluminação Köhler Campo Claro
Para análises tradicionais em campo claro, o microscópio dispõe de um iluminador pré-centrado com lâmpada halogênia de 6V/30W, diafragma de campo e sistema de centralização Köhler acoplado a um condensador tipo Swing-Out com abertura numérica dinâmica de N.A. 0.90 / 0.25. O revólver quíntuplo invertido montado sobre rolamentos esféricos abriga as 5 objetivas planacromáticas de óptica infinita inclusas: 4x (N.A. 0.10), 10x (N.A. 0.25), 20x (N.A. 0.40, retrátil), 40x (N.A. 0.65, retrátil) e 100x (N.A. 1.25, retrátil, imersão a óleo). Todas as lentes contam com tratamento antifungo de alta eficiência química.
Diferenciais Estratégicos
- Filtros UV e Violeta Inclusos: Expande as aplicações diagnósticas para além do FITC/TRITC, permitindo marcações nucleares complexas com DAPI e Hoechst via cubos específicos de fábrica.
- Monitoramento Digital Integrado: Tela colorida de 11" que permite a discussão simultânea de laudos, auditoria laboratorial direta e treinamento de residentes sem a necessidade de múltiplos cabeçotes físicos.
- Focalização Coaxial de Alta Precisão: Macrométrico e micrométrico conjugados com sensibilidade real de 0,2 mm por rotação no ajuste fino e movimento grosso sobre rolamentos esféricos.
- Platina Retangular Mecânica Dupla: Ampla mesa de trabalho com dimensões de 185 mm x 142 mm, movimentação pelo lado direito (charriot X-Y com curso útil de 75 mm x 55 mm) e escala Vernier com leitura de 0,1 mm.
- Oculares Extra Amplas EW 10x/22 mm: Par de oculares de campo amplo com diâmetro de 22 mm, ajuste de dioptria de ±5 no lado esquerdo e conchas oftálmicas protetoras de borracha de fábrica.
Especificações Técnicas
| Componente / Parâmetro |
Descrição Detalhada do Sistema |
| Iluminação de Fluorescência |
Lâmpada de mercúrio de ultra-alta pressão HBO 100W acoplada à fonte digital externa NFP-1 |
| Cubos de Filtros Fluorescentes |
Torre para 4 filtros cúbicos: Azul (B), Verde (G), Violeta (V) e Ultravioleta (UV) com protetor de radiação |
| Monitor e Câmera Digital |
Tela LCD 11", sensor CMOS 1/2.5" Full HD, saídas USB 2.0, HDMI, Wi-Fi e slot SD (Cartão 8G-TF incluso) |
| Sistema Óptico e Objetivas |
Óptica Infinita com tratamento antifungo. Jogo de 5 objetivas planacromáticas: 4x, 10x, 20x, 40x e 100x Óleo |
| Cabeçote de Visualização |
Trinocular articulável tipo Seindentopf, inclinação 30°, rotação 360°, distância interpupilar 48-75 mm |
| Iluminação de Campo Claro |
Lâmpada halogênia de 6V/30W com diafragma de campo e sistema de centralização Köhler |
| Alimentação e Tensão |
Bivolt selecionável por chave (110V/220V) para o microscópio e para a fonte externa NFP-1 |
Dossiê Científico e Autoridade Técnico
A consolidação de técnicas de imunofluorescência e hibridização molecular exige sistemas de iluminação altamente estáveis para garantir a excitação precisa de fluoróforos sem acelerar o fotodescoramento das amostras. Entenda o mecanismo do Desvio de Stokes, as vantagens operacionais da tecnologia LED em relação às lâmpadas de mercúrio e as aplicações de bancada em nossos artigos especializados:
Perguntas Frequentes
Qual a finalidade de possuir cubos de excitação UV e Violeta além dos tradicionais Azul e Verde?
Os filtros Azul (B) e Verde (G) cobrem fluoróforos comuns de rotina como FITC, GFP e TRITC/Rhodamine. A inclusão de fábrica dos cubos Ultravioleta (UV) e Violeta (V) confere versatilidade analítica total, permitindo a excitação de marcadores de contra-coloração nuclear como DAPI e Hoechst, fundamentais em ensaios multicor de hibridização in situ e imunocitoquímica avançada.
É obrigatório conectar o microscópio a um computador para salvar as imagens obtidas?
Não. A estação digital de 11" integrada atua de forma autônoma. Ela possui processamento embarcado que permite capturar fotos e gravar vídeos de alta definição diretamente em um cartão de memória 8G-TF (incluso), controlando todas as ferramentas de menu através de um mouse USB, embora as interfaces adicionais Wi-Fi e HDMI permitam a retransmissão externa se desejado.
Como o sistema centralizado Köhler beneficia o diagnóstico em campo claro com lâmpada halogênia de 30W?
O sistema Köhler utiliza um diafragma de campo ajustável e botões de centralização dedicados para focalizar o feixe luminoso perfeitamente no plano do espécime. Isso elimina reflexos parasitários, artefatos e gradientes indesejados de sombra, gerando uma iluminação brilhante, uniforme e com excelente contraste cromático em todas as 5 objetivas planacromáticas.
Referência de Catálogo: CB0327 | Marca: Icoe | Modelo: CB800FL-MC-4EX-5PL-IC | Procedência: China
